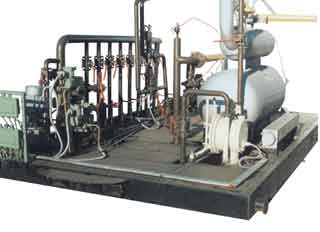

АВТОМАТИЗИРОВАННАЯ ГРУППОВАЯ ЗАМЕРНАЯ УСТАНОВКА
«СПУТНИК АМ40-8-400КМ"



Установки предназначены для автоматического периодического определения дебитов нефтяных скважин по жидкости и контроля за работой нефтяных скважин. Установка состоит из двух блоков: технологического и аппаратурного. Эксплуатационное назначение установок – обеспечение контроля за технологическими режимами работ нефтяных скважин

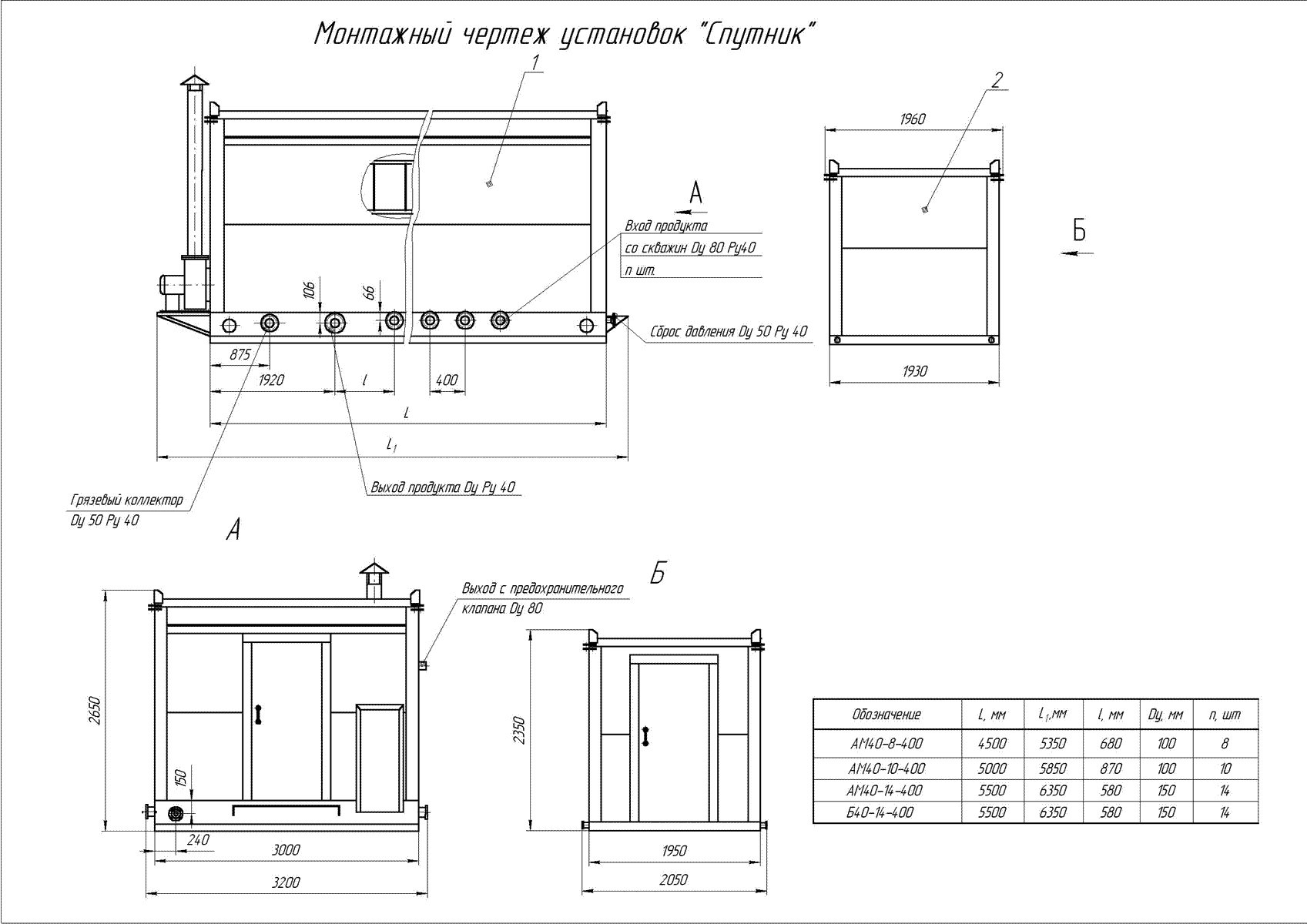

  Установка «Спутник» состоит из двух блоков: технологического и аппаратурного. В аппаратурном блоке размещается станция управления В технологическом блоке размещены емкость сепарационная со счетчиком жидкости ТОР, блок гидропривода, переключатель скважин, запорная арматура.
  В установках «Спутник АМ 40-8-400КМ-03», «Спутник АМ 40-8-400КМ-04», «Спутник АМ 40-8-400КМ-05» дополнительно смонтирован счетчик СКЖ, позволяющий определять продукцию малодебитных скважин. Метод измерения объемный (счетчик ТОР1-50) и массовый (счетчик СКЖ). В установках «Спутник 40-8-400КМ-03», «Спутник АМ 40-8-400КМ-04» переключателем потока служат нормально открытый и нормально закрытый клапана. В установке «Спутник АМ 40-8-400КМ-05» переключателем потока служит трехходовой шаровой кран с электроприводом.

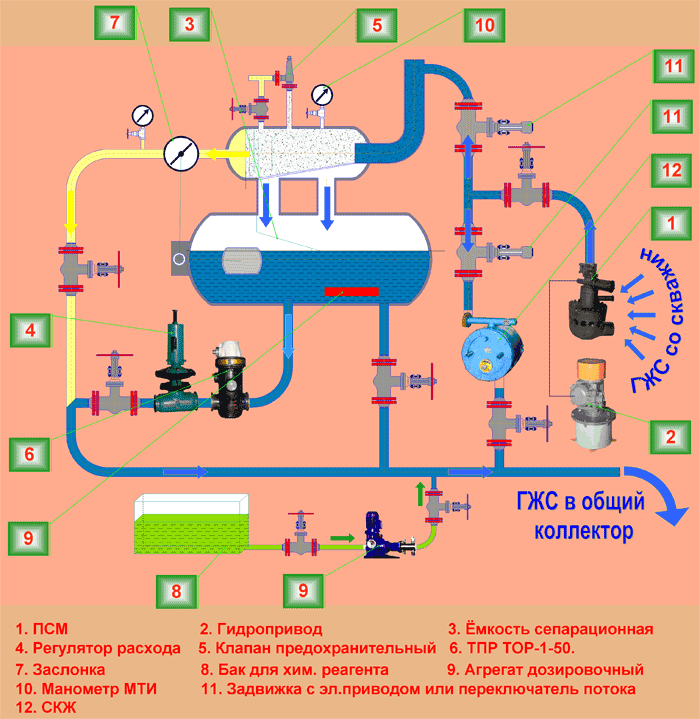

  При помощи ПСМ продукция одной скважины направляется в сепарационную емкость или камерный преобразователь счетчика СКЖ, а продукция остальных скважин направляется в общий трубопровод.
В сепарационной емкости происходит отделение газа от жидкости. Выделившийся газ по газовой линии поступает в общий трубопровод.
  Жидкость накапливается в сепараторе, и при определенном уровне, поплавок через систему рычагов перекрывает заслонку на газовой линии, и давление в сепараторе начинает повышаться. При достижении перепада давления между сепаратором и выходным трубопроводом в пределах 08 – 0.12 МПа клапан регулятора расхода открывается и жидкость под избыточным давлением выдавливается в общий трубопровод. При перепаде давления в пределах 0,02 – 0,03 МПа клапан регулятора расхода закрывается.
  При работе устройства регулирования расхода в зависимости от уровня жидкости в сепараторе могут наблюдаться следующие положения заслонки и регулятора расхода:
  1) Заслонка и клапан регулятора расхода закрыты. При этом положении уровень жидкости в сепараторе высокий, идет дополнительное накопление жидкости и создание избыточного давления внутри сепаратора.
  2) Заслонка закрыта, а клапан регулятора расхода открыт. При этом положении уровень жидкости в сепараторе также высокий. Жидкость под воздействием избыточного давления внутри сепаратора пропускается через счетчики.   Продолжительность истечения жидкости через счетчики зависит от количества поступающей продукции со скважины. При понижении уровня жидкости ниже половины диаметра нижней емкости заслонка начинает открываться и пропускать накопившийся газ в общий коллектор. Вследствие понижения давления газа в сепараторе клапан регулятора расхода закрывается и вновь происходит накопление жидкости.
  Накопившаяся в нижней части сепарационной емкости жидкость проходит через турбинный счетчик жидкости ТОР, затем направляется в общий трубопровод.
  Устройство регулирования расхода в замерном сепараторе обеспечивает циклическое прохождение жидкости через счетчик ТОР с постоянной скоростью, что позволяет осуществлять измерение в широком диапазоне дебита скважин с малой погрешностью.
  Электрические сигналы с турбинного счетчика ТОР поступают на станцию управления или на БУИ.
Камерный преобразователь выдает импульсы на блок электронный БЭСКЖ, где они преобразуются в единицу массы – килограммы.
  Время измерения устанавливается на промысле в зависимости от конкретных условий: дебита скважин, способов добычи, состояния разработки месторождения и других условий.
  Порядок переключения измерительной линии на счетчик ТОР или камерный преобразователь СКЖ осуществляется по установленной программе.
  Управление переключателем скважин ПСМ осуществляется БУИ или станцией управления «ОЗНА».


Особенности и преимущества

1. Входные патрубки установлены с одной стороны.
2. Установки могут комплектоваться обогревателем емкости.
3. Установки снабжены насосом-дозатором для дозированного ввода жидких хим. реагентов (деэмульгаторов, ингибиторов коррозии) в продукцию скважины и баком для хранения хим.реагентов.
4. В качестве запорной арматуры применяются:
• трехходовые шаровые краны в установках
АМ 40-8-400КМ; АМ 40-8-400КМ-03;
• проходные шаровые краны в установках
АМ 40-8-400КМ-01; АМ 40-8-400КМ-04;
• задвижки ЗКЛ в установках
АМ40-8-400КМ-02; АМ40-8-400КМ-05
