БЛОК ИЗМЕРЕНИЙ И РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ГАЗА БЗРГ
|
 |
Предназначен для использования при измерениях расхода,
температуры, измерениях и регулировании давления, для распределения
потоков газа, а также сопутствующих жидкостей (нефти, конденсата и
т.д.), для защиты выходных коллекторов - шлейфов от превышения
давления, для отсечения потоков от системы сбора при порыве шлейфов, а
также при давлении в шлейфах, превышающем рабочее давление.
В состав БЗРГ входят: базовый измерительный модуль, сателлитные
измерительные модули, комплект средств и приборов (укрытие,
обогреватели, светильники, вентилятор, пожарогазосигнализары,
сигнализатор отклонения норм значения давления, предохранительные
клапаны для защиты оборудования от превышения давления
сверхустановленного предела).
БЗРГ обеспечивает выполнение следующих функций:
- измерение давления и температуры на входе в БЗРГ;
- измерение давления и температуры в шлейфе после регулятора давления;
- измерение давления и температуры в коллекторах на выходе из БЗРГ;
- измерение расхода газа;
- регулирование давления газа.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условные рабочие давления Pу, МПа (кгс/см2) на входе, не
более |
4,0(40); 6,3(63) 10(100); 16(160); 25(250); 32(320) |
| Условные диаметры измерительных линий, Ду, мм |
50; 65; 80; 100; 150; 200; 250; 300; 350; 400 |
| Количество измерительных линий, штук |
от 2 до 10 |
| Количество модулей, штук |
от 1 до 5 |
| Количество измерительных линий в модуле, штук |
от 1 до 2 |
| Параметры питания электрических цепей: род тока |
переменный |
| напряжение, В |
380/220+10%
|
| частота, Гц |
50 0,4-10% |
| Потребляемая мощность одного модуля, кВт, не более |
40 |
| Габаритные размеры одного модуля, мм, не более |
13000х3250х3900 |
| Масса одного модуля, кг, не более |
25000 |
|
|

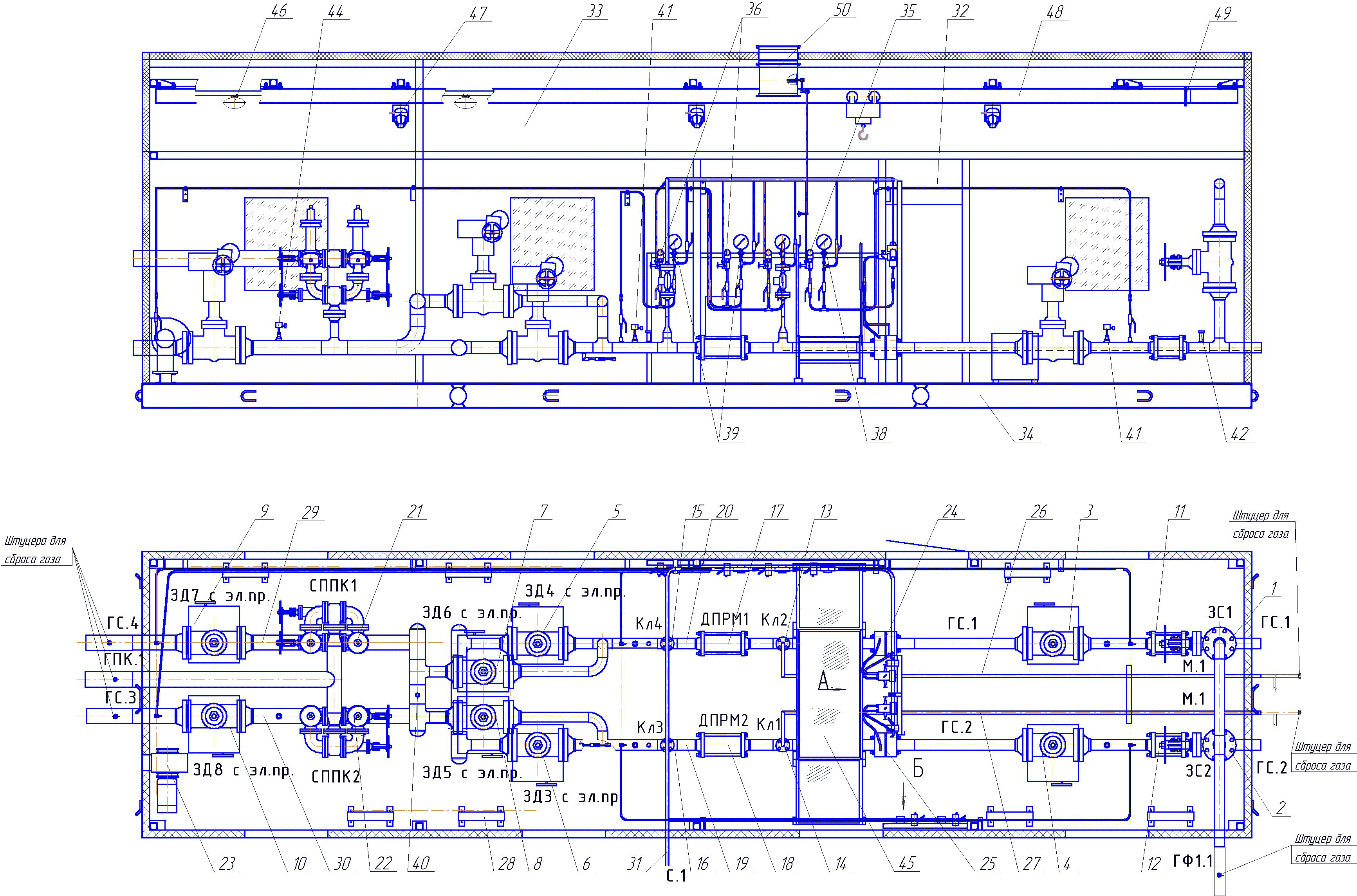

Базовый измерительный модуль
 |
1 - 2 -задвижка с ручным приводом
3 - 8 -задвижка с электроприводом
9-10-задвижка с электроприводом
11-12-затвор обратный поворотный
13-16-клапан запорный
17-18-дроссельрегулируемый прямоточный
многопроходной
19-20-входные трубопроводы
21-22-блок предохранительных клапанов
23-вентилятор
24-25-устройство сужающее УСБ
26-27-трубопроводы подачи метанола |
28-электрообогреватель
29-30-выходные трубопроводы
31-трубопровод на свечу
32-импульсные трубки
33-укрытие
34-основание
35-интеллектуальный преобразователь
давления Рстат=42МПа
36-интеллектуальный преобразователь
давления Рстат=21МПа
37-интеллектуальный преобразователь
дифдавления
38-манометр МПЗ-УО-40МПа
39-манометр МПЗ-УО-25МПа |
40-штуцер для сброса газа при гидроиспытаниях
41-термопреобразователь ТСМУ
42-термометр с карманом
43-краны шаровые
44-термопреобразователь ТСМУ
45-переход
46-установка модулей порошкового пожаротушения
47-электрообвязка
48-установка направляющих
49-упорные шпильки
50-дефлектор с приводом. |
|
|
БЗРГ является изделием с переменной структурой. БЗРГ
может иметь различные исполнения в зависимости от диаметра измерительных линий,
рабочего дав-ления и количества сателлитных модулей.
Базовый измерительный модуль состоит из двух измерительных линий и блока
предохранительных клапанов. Модуль представляет собой технологический блок,
размещенный на металлическом основании (раме).
Сателлитный измерительный модуль состоит из одно или двух измерительных
линий, аналогичных по составу измерительным линиям базового модуля за
исключением выходной части базового модуля (блока предохранительных клапанов,
выходных с электроприводом и выходных трубопроводов).
Базовый и сателлитные модули монтируются под общей крышей на месте
эксплуатации.
БЗРГ также оснащаются средствами, выполняющими: отопление помещения;
регулирование температуры воздуха в помещении; пожарную сигнализацию; освещение
рабочих мест; вентиляцию укрытия; световую и звуковую сигнализацию
загазованности. |
