КЛАПАН ОБРАТНЫЙ НЕЗАМЕРЗАЮЩИЙ
|
|
 |
Предназначен для установки в линии затрубного
пространства фонтанной арматуры для сброса избыточного давления газа и благодаря
постоянному омыванию запорного органа теплой жидкой проводимой средой,
обеспечивает надежную беспрерывную работу скважин при любых отрицательных
температурах окружающей среды. Клапан работает в автоматическом режиме без
участия обслуживающего персонала.
|
 |

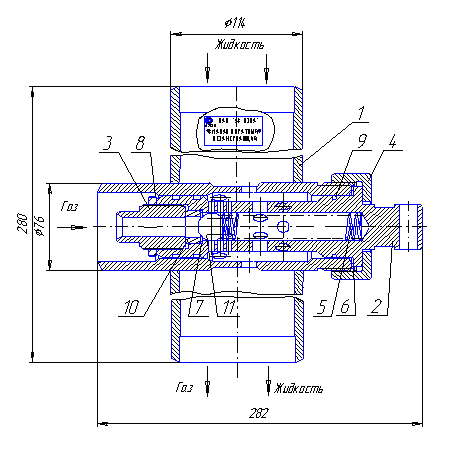

1 - корпус
2 - клетка клапана
3 - втулка резьбовая
4 - гайка накидная
5 - пружина
6, 7 - прокладка
8 - контргайка
9 - кольца уплотнительные
10, 11 - клапанная пара (седло клапана и шарик)
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
1. Установочное положение (ось патрубков, транспортирующих среду) -
вертикальное.
2. Присоединение к трубопроводу - под приварку к трубе 114х7.
3. Проводимая среда - вода техническая, газы, нефтепродукты, содержание СО2 и
Н2S суммарно до 0,003% по объему.
4. Температура проводимой среды до 100оС.
5. Температура окружающей среды до 60оС.
6. Материал деталей запорного органа - нержавеющие стали.
7. Основные габаритные и присоединительные размеры - см.рисунок |
