Комплект регулирования расхода предназначен для обеспечения заданного расхода жид-кости через турбинные счетчики ТОР 1-50 и ТОР 1-80 в групповых измерительных установках "Спутник".
  Узлы, входящие в комплект регулирования, соединены между собой а также с коллектором и сепаратором.
  В состав комплекта регулирования входят:
для установок "Спутник АМ 40-400:
- комплект регулирования расхода КР 40-80-400
- клапан пневматический командный с магнитной фиксацией КПКМ
для установок "Спутник АМ 40-1500:
- комплект регулирования расхода КР 40-80-1500
- клапан пневматический командный с магнитной фиксацией КПКМ

  Устройство и работа изделия

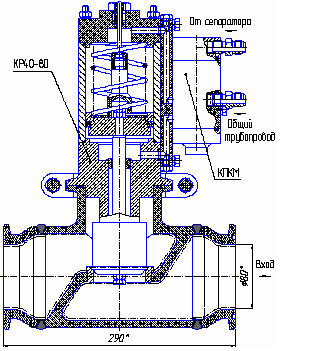

  Клапан (рис.1) состоит из деталей, образующих корпус. В корпусе размещены поршень 1, соединенный со штоком 2 и обоймой с постоянным магнитом 4.
  В нижней части корпуса размещен подпружиненный клапан 3.
  Полость "А" над поршнем соединена с полостью "А" под клапаном 3 и источником пе-ременного давления - сепаратором.
  Полость под поршнем соединена с выходом "Д" и источником постоянного давления - коллектором через штуцер "В".
  В исходном состоянии, выход "С" соединен со штуцерами "В" и "Д" через канал в штоке 2.
  При повышении давления, над поршнем возникает сила, пропорциональная разности давления, которой противодействует сила пружины 5 и удерживающая сила магнита 4. При превышении силы, воздействующей на поршень над усилием пружины и удерживающей силы магнита, поршень и связанные с ним детали начинают движение вниз (по рисунку). При этом, в результате увеличения зазора между магнитом и магнитопроводом, удерживающая сила его резко уменьшается и поршень скачком переходит в нижнее (по рис.) положение, в котором фиксируется этим же магнитом. При перемещении шток торцом упирается в клапан 3, канал в штоке перекрывается уплотнением клапана и выход "С" разъединяется от выходов "Д" и "В".
  При дальнейшем перемещении шток отжимает клапан 3 от седла и выход "С" соединя-ется с входом "А". Давление передается на присоединенный к выходу "С" мембранный испол-нительный механизм, открывающий клапан КР на технологическом трубопроводе (см.схему).
  При снижении давления в полости "А" до определенной величины усилие, развиваемое пружинами 5 и 6, превышает удерживающее усилие магнита и силы от этого давления на пор-шень, шток скачкообразно перемещается в исходное состояние и фиксируется магнитом в верхнем (по рис.) положении. При этом закрывается клапан 3, прекращая поступление среды от входа "А" на выход "С", открывается канал в штоке, соединяющий выходы "С" с "Д" и "В". Давление в полостях мембранного привода выравнивается и клапан КР закрывается силовой пружиной привода.
