ФУНКЦИОНАЛЬНЫЕ БЛОКИ И КОМПЛЕКТЫ (НБК)

Функциональные блоки и комплекты используются для систем измерения количества и показателей качества (узлов учёта) нефти и нефтепродуктов.
Климатическое исполнение У1 (±40оС до –60о С)
Рабочее давление 40,63 кгс/см2
В состав НБК в общем случае входят:
1. БКН - блок измерения параметров качества нефти (нефтепродуктов).
2. БИЛ - базовый блок измерительных линий , совмещённый с блоком фильтров (БФ) и узлом подключения ТПУ.
3. БИЛС1 - блок измерительных линий сателитный с одной измерительной линией.
4. БИЛС2 - блок измерительных линий сателитный с двумя измерительными линиями.
5. БККН - блок измерения количества и параметров качества нефти(нефтепродуктов).
6. БФ - блок фильтров, если фильтры не входят в состав измерительных линий.
7. ТПУ - трубопоршневая установка.
8. БПУ - блок поверочного устройства (ТПУ в укрытии).
9. БОС - блок образцовых средств.
10. КМЧ - комплект монтажных частей.
Комплект средств жизнеобеспечения

СОСТАВ БЛОКОВ (КОМПЛЕКТОВ)

В состав БКН в общем случае входят:

• преобразователь расхода жидкости;
• преобразователи давления и температуры;
• показывающий манометр и лабораторный термометр;
• первичные преобразователи плотности, влажности и вязкости (по 1 или по 2, в зависимости от необходимости в двойном резервировании);
• автоматический пробоотборник (по 1 или по 2, в зависимости от необходимости в двойном резервировании);
• ручной пробоотборник с диспергатором.

  Все приборы монтируются последовательно (в случае с двойным резервированием параллельно) на линии качества (Ду 50 мм), обеспечивающий байпасирование каждого прибора, дренирование газа и жидкости, промывку приборов (индивидуальную или совместную), подключение УОСГ или пикнометрической установки.
На линии качества может быть смонтирован термостатирующий стакан для измерения плотности жидкости с помощью ареометра и лабораторного термометра, сохраняя рабочую температуру среды.
В состав БКН может входить система промывки приборов, включающая в себя ёмкость для промывочной жидкости, циркуляционный насос и трубную обвязку.
БКН выпускается в укрытии (блок-бокс), габариты и масса БКН являются переменными величинами, зависящими от комплектации, и варьируются в следующих пределах:


Параметры	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
МАХ	6000	3100	3900	6000
MIN	3500	2500	2800	4500

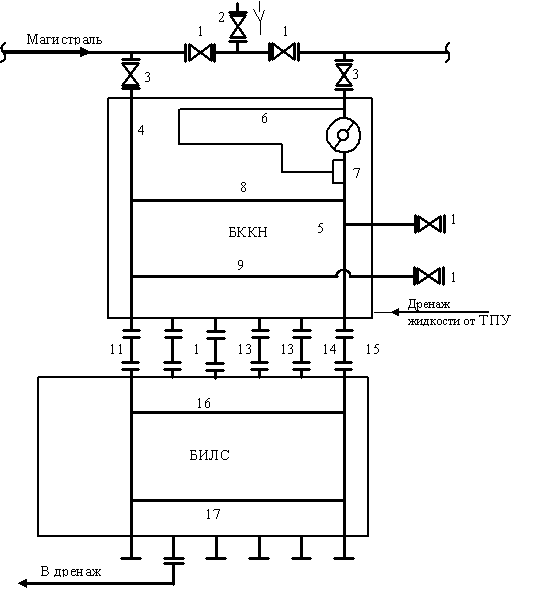

 Варианты возможного взаимного расположения блоков на объекте приведены на рис.

1. Секущие задвижки магистрали.
2. Устройство контроля протечек.
3. Входная и выходная задвижки
4. Входной коллектор.
5. Выходной коллектор.
6. Линия контроля качества нефти.
7. Катушка качества.
8. Рабочая линия БККН.
9. Резервная (контрольная) линия БККН.
10. Входная и выходная задвижки ТПУ.
11. – 15. Монтажные трубные катушки коллекторов и импульсных линий.
16. Рабочая измерительная линия БИЛС.
17. Резервная измерительная линия БИЛС.

Измерительная и контрольно- резервная линии оборудованы фильтрами, преобразователями расхода (скоростными, объёмными, массовыми и пр.), преобразователями давления и температуры, показывающим манометром и лабораторным термометром. Контрольная линия фильтрами не оборудуется. БИЛ оборудован системой раздельного (учтённый и неучтённый продукт) или единого дренирования жидкости и дренирования газа.
Условный проход измерительных линий является величиной переменной и варьируется по следующему типовому ряду: Ду, мм = 40, 50, 65, 80, 100, 150, 200, 250.
Арматура (задвижки клиновые стальные или краны шаровые проходные) могут иметь ручной или электрический привод.
БИЛ поставляется как в укрытии, так и без него, причём некоторые блоки измерительных линий в случае исполнения УХЛ 1 изготавливаются из хладостойких материалов.

  БИЛС предназначен для наращивания пропускной способности БИЛ и компонуется аналогично ему.
БККН включает в себя БКН и БИЛ, смонтированные на единой раме и в общем укрытии.
  В БФ - блок фильтров, как правило, входят два фильтра, которые оборудуются элементами дренажа жидкости и газа, комплектуются преобразователем перепада давления и (или) двумя показывающими манометрами для контроля перепада давления на фильтрующем элементе.
  ТПУ, в зависимости от необходимой пропускной способности варьируется по следующему типовому ряду: Ду, мм =100, 300, 500. В случае необходимости ТПУ устанавливается в блок-бокс обеспеченный системой жизнеобеспечения (БПУ).
БОС представляет собой блок—бокс с размещёнными внутри эталонными средствами (весы, мерники, наборы мерных колб и т.д.), обеспечивающий проверку ТПУ.
БОС включает в себя:
• систему трубопроводов,
• запорную и регулирующую арматуру с ручным и (или) электрическим приводом,
• циркуляционный насос
• ёмкость- хранилище воды.

   КМЧ, как правило, включает в себя:
• катушку качества, являющейся элементом входного или выходного коллектора БИЛ (в зависимости от способа подключения БКН) и состоящую из пробозаборного устройство щелевого типа, индикатора фазового состояния, преобразователей давления и температуры, показывающего манометра и лабораторного термометра.
• вторичные приборы преобразователей параметров продукта;
• ответные фланцы.
Основным элементом комплекта средств жизнеобеспечения являются блок- боксы, выполненные из панелей типа «сэндвич» с наполнителем огнестойкостью не менее 0,25 часа или несгораемым.
В состав комплекта средств жизнеобеспечения входят средства обогрева, вентиляции, тревожной сигнализации, освещения. В случае необходимости устанавливаются модули кратковременного пожаротушения «Лавина», обеспечивающие удаление очага возгорания на площади до 60 м2.
Исполнение электрооборудования взрывозащищённое (искробезопасное).
Кабельная проводка выполняется в коробах, расположенных выше человеческого роста в блок- боксах.
