СИСТЕМЫ ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ
КАЧЕСТВА НЕФТИ
(УЗЛЫ УЧЕТА НЕФТИ)
|
 |
Системы измерения количества и параметров
качества нефти (узлы учета нефти) далее СИКН, предназначены для
автоматизированого (оперативного или коммерческого) учета при сдаче
нефти от Поставщика Покупателю или при внутри-хозяйственном учете. |
|
|
Функционально СИКН состоит из следующих элементов (далее
блоков): |
В комплект поставки СИКН также может входить система обработки информации
СОИ, которая предназначена для сбора измерительной информации, которая
формируется датчиками, установленными в технологических блоках СИКН, обработки
формирования результирующей (в том числе упрвляющей) информации и (при
необходимости) передачи на верхний уровень.
СОИ, в зависимости от исполнения, может комплектоваться шкафом управления
элементами жизнеобеспечения, шкафом дистанционного управления электроприводной
арматуры, приборной стойкой и столом для размещения компьютера верхнего уровня и
вторичной аппаратуры стационарной и передвижной ТПУ.
СОИ устанавливается в укрытии (при необходимости в комплект поставки СИКН
может входить операторный блок-бокс с системой жизнеобеспечения). |

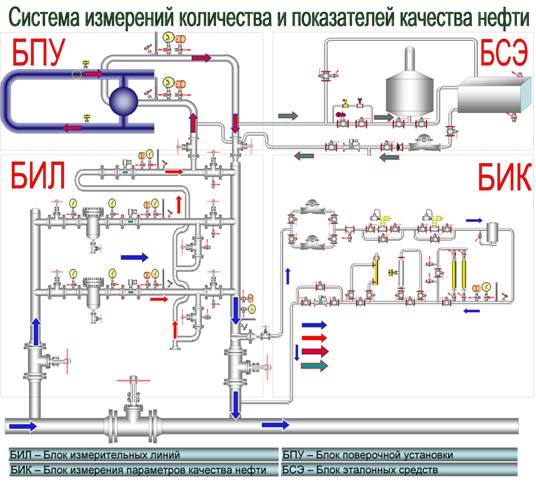

ОСНОВНОЙ СОСТАВ ТЕХНОЛОГИЧЕСКОЙ ЧАСТИ:
БИЛ – Блок измерительных линий.
БИК – Блок измерений показателей качества нефти
ПЗУ – Пробозаборное устройство (щелевого или трубчатого типа)
В состав технологической части могут входить также:
БПУ – Блок поверочной установки, основным элементом которого является
трубопоршневая поверочная установка. В зависимости от необходимой пропускной
способности варьируется по следующему типовому ряду: м3/час =100, 300, 500. В
случае необходимости ТПУ устанавливается в блок-бокс, обеспеченный системой
жизнеобеспечения.
БФ – Блок фильтров, который может быть выполнен как отдельно, так и в
составе БИЛ. Как правило, в него входят два фильтра, которые оборудуются
элементами дренажа жидкости и газа, комплектуются преобразователем перепада
давления и (или) двумя показывающими манометрами для контроля перепада давления
на фильтрующем элементе.
Узел подключения передвижной (эталонной) ТПУ
Узел регулирования давления.
Технологические и дренажные трубопроводы.
БСЭ – Блок эталонных средств. |
 |

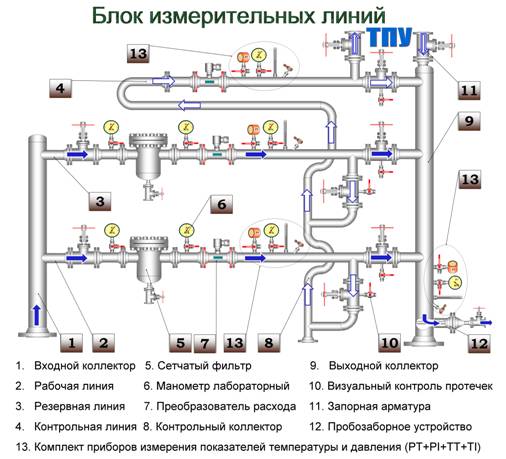

Расположенные в блоке БИЛ измерительная и
контрольно-резервная линии оборудованы фильтрами, преобразователями расхода
(скоростными, объёмными, массовыми и пр.), преобразователями давления и
температуры, показывающим манометром и лабораторным термометром. Контрольная
линия фильтрами не оборудуется. БИЛ оборудован системой раздельного (учтённый и
неучтённый продукт) или единого дренирования жидкости и дренирования газа.
Условный проход измерительных линий является величиной переменной и
варьируется по следующему типовому ряду: Ду, мм = 40, 50, 65, 80, 100, 150, 200,
250.
Запорная арматура (задвижки клиновые стальные или краны шаровые
проходные) могут иметь ручной или электрический привод.
БИЛ поставляется как в укрытии, так и без него, причём некоторые блоки
измерительных линий в случае исполнения УХЛ 1 изготавливаются из хладостойких
материалов.
|
Все приборы монтируются последовательно (в случае двойного резервирования
-параллельно) на линии качества (Ду 50мм), обеспечивающей байпасирование каждого
прибора, дренирование газа и жидкости, промывку приборов (индивидуальную или
совместную), подключение УОСГ или пикнометрической установки. В состав БКН может
входить система промывки приборов, включающая в себя ёмкость для промывочной
жидкости, циркуляционный насос и трубную обвязку. БИК выпускается в укрытии (блок-боксе
с системой жизнеобеспечения).
Возможно изготовление совмещенного блока измерения количества и параметров
качества нефти (БККН), включающего в себя БИК и БИЛ, смонтированные на единой
раме и в общем укрытии (блок-боксе с системой жизнеобеспечения). |

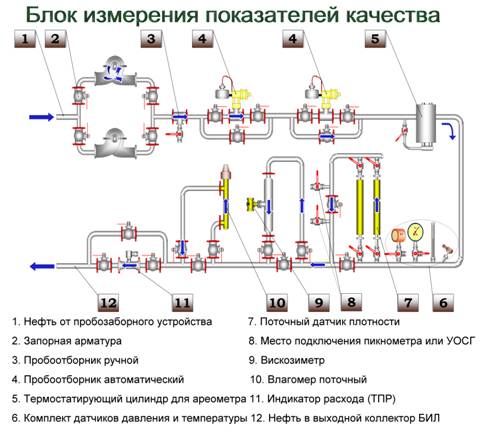

В состав БИК в общем случае входят:
- преобразователь расхода жидкости;
- преобразователи давления и температуры;
- показывающий манометр и лабораторный термометр;
- первичные преобразователи плотности, влажности и вязкости (по 1 или по 2, в
зависимости от необходимости в двойном резервировании);
- автоматический пробоотборник (по 1 или по 2, в зависимости от необходимости в
двойном резервировании);
- ручной пробоотборник с диспергатором.
- на линии качества может быть смонтирован термостатирующий стакан для измерения
плотности жидкости с помощью ареометра и лабораторного термометра, сохраняя
рабочую температуру среды.
|
|
Исполнение электрооборудования взрывозащищённое (искробезопасное).
Кабельная проводка выполняется в коробах или трубах.
Конструктивно блоки СИКН выполняются согласно техническому заданию,
составляемому и утверждаемому Заказчиком.
Компания изготавливает как блоки в отдельности, так и производит комплекс работ
по проектированию, изготовлению, вводу в эксплуатацию, сервисному сопровождению
СИКН. |

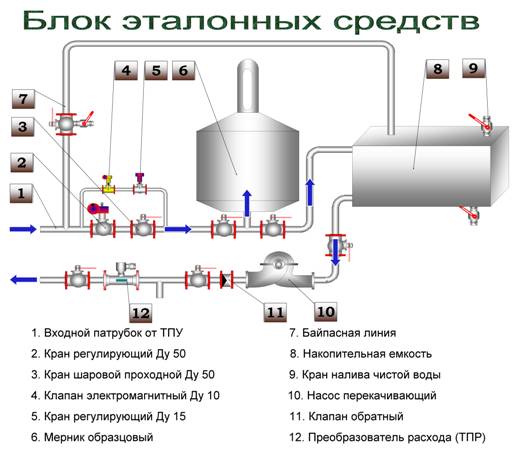

БСЭ представляет собой блок—бокс с размещёнными внутри эталонными
средствами (весы, мерники, наборы мерных колб и т.д.), обеспечивающий поверку
ТПУ.
БСЭ включает в себя:
• систему трубопроводов,
• запорную и регулирующую арматуру с ручным и (или) электрическим приводом,
• циркуляционный насос
• ёмкость- хранилище воды.
Основным элементом комплекта средств жизнеобеспечения являются блок- боксы,
выполненные из панелей типа «сэндвич» с наполнителем огнестойкостью не менее
0,25 часа или несгораемым.
В состав комплекта средств жизнеобеспечения входят средства обогрева,
вентиляции, тревожной сигнализации, освещения. В случае необходимости
устанавливаются модули кратковременного пожаротушения «Лавина», обеспечивающие
удаление очага возгорания на площади до 60 м2.
|
|
ОПРОСНЫЙ ЛИСТ по узлу учета нефти (УУН). ОАО "АК ОЗНА" изготавливает как блоки в отдельности,
так и производит комплекс работ по проектированию, изготовлению, вводу в
эксплуатацию, сервисному сопровождению СИКН.
Контактные лица:
Изготовление и поставка "под ключ":
Генеральный директор ООО "ОЗНА-Инжиниринг" - Насибуллин А.Р. тел. (3472)
64-94-90, 64-94-88 e-mail:
nppozna@uip.ru
Изготовление и поблочная поставка:
Руководитель проекта - Рассказов М.А. тел. (34767) 4-36-41 e-mail:
market@ozna.ru

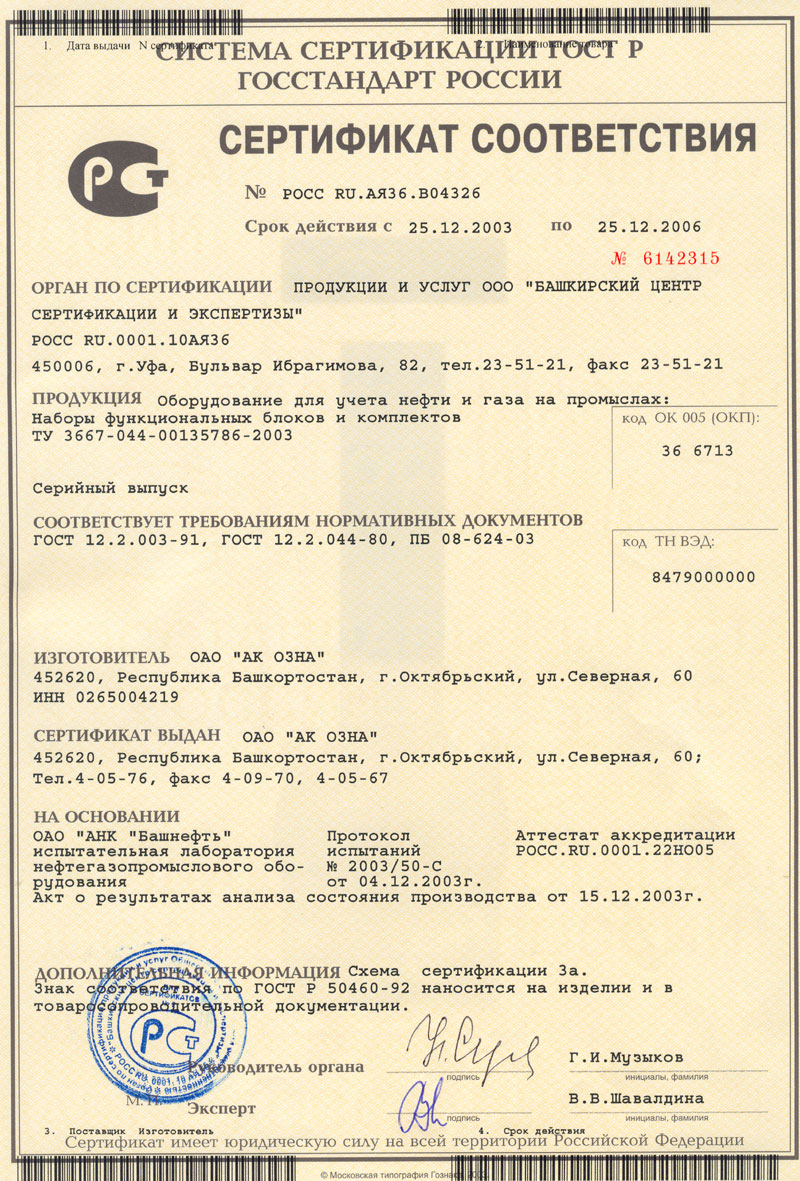

| Сертификат качества
 |
|
